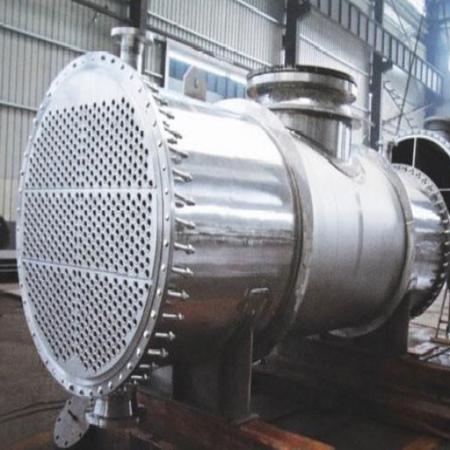

Kif it-Tubi tal-Azzar Stainless Duplex Itejbu l-Affidabbiltà tas-Sistema Offshore

Il-pjattaformi offshore joperaw fost l-aktar ambjenti li jikkastigaw fid-dinja. L-espożizzjoni kontinwa għall-ilma baħar, sprej tal-melħ u atmosferi korrużivi tiddegrada b'mod kostanti sistemi ta 'pajpijiet konvenzjonali, u l-konsegwenzi jilħqu ferm lil hinn mill-ispiża tal-materjal. It-tubi tal-istainless steel duplex ASTM A789 jindirizzaw din l-isfida fil-livell metallurġiku: l-istruttura tal-fażi doppja tagħhom -tgħaqqad proprjetajiet awstenitiċi u ferritiċi, li jwasslu bejn wieħed u ieħor id-doppju tal-qawwa tal-produzzjoni tal-gradi awstenitiċi konvenzjonali flimkien ma 'reżistenza eċċellenti għall-iklorur-ikkawżat qsim tal-korrużjoni tal-istress. Meta speċifikati u installati b'mod korrett, dawn it-tubi jestendu materjalment l-intervalli ta 'manutenzjoni u jnaqqsu l-ħsarat mhux mistennija - jipproteġu kemm il-kontinwità operattiva kif ukoll is-sikurezza tal-persunal.

1. FehimASTM A789 Duplex Stainless Steel Tubi

1.1 X'Jagħmel il-Mikrostruttura differenti

Il-karatteristika li tiddefinixxi l-istainless steel duplex mhijiex fażi dominanti waħda iżda bilanċ intenzjonat: austenite u ferrite huma preżenti fi proporzjonijiet bejn wieħed u ieħor indaqs. Dak il-bilanċ jipproduċi effett sinerġistiku - austenite tikkontribwixxi toughness u duttilità, filwaqt li ferrite tikkontribwixxi saħħa u protezzjoni kontra l-korrużjoni. Il-materjal li jirriżulta jegħleb kull fażi li topera waħedha.

1.2 Kompożizzjoni Kimika u Prestazzjoni tal-Korrużjoni

Gradi bħal 2205 (UNS S32205/S31803) jiġbdu l-prestazzjoni tagħhom minn kontenut ta 'liga elevata: kromju 21-23%, molibdenu 2.5-3.5% u nitroġenu 0.14-0.20%. Filwaqt li jaġixxu flimkien, dawn l-elementi jgħollu n-Numru Ekwivalenti tar-Reżistenza għall-Pitting (PREN) 'il fuq minn 34, u jtejbu sostanzjalment ir-reżistenza għall-korrużjoni lokalizzata. Għall-kundizzjonijiet offshore l-aktar severi, il-gradi super duplex bħal 2507 (UNS S32750) jimbuttaw PREN 'il fuq minn 40 - marġni addizzjonali li huwa importanti f'ilma baħar sħun u servizz qares.

1.3 Proċess ta 'Manifattura u Kontroll tal-Kwalità

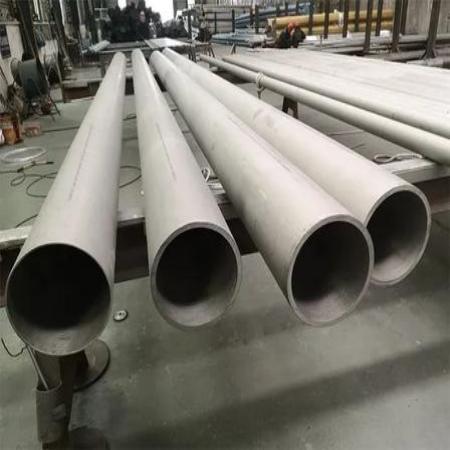

Għal tubi duplex ASTM A789, il-proċess Electric Fusion Welded (EFW) jagħti ħxuna konsistenti tal-ħajt u preċiżjoni dimensjonali fuq medda ta 'dijametru ta' 114.3 mm sa 2500 mm. Wara l-iwweldjar, it-ttemprar tas-soluzzjoni segwit minn tkessiħ rapidu tal-ilma jirfina l-mikrostruttura u jipprevjeni l-formazzjoni ta 'fażijiet intermetalliċi ta' ħsara li inkella jikkompromettu s-saħħa u r-reżistenza għall-korrużjoni. Dan il-pass tat-trattament tas-sħana-mhux fakultattiv - huwa dak li jillokkja l-proprjetajiet tal-prestazzjoni tal-materjal.

2. Sfidi Ewlenin Offshore u Kif Tubi Duplex Isolvuhom

Operaturi offshore jifhmu li falliment materjali jfisser aktar mill-ispiża ta 'sistema ta' sostituzzjoni. Twaqfiet mhux ippjanati jikkawżaw produzzjoni mitlufa, joħolqu espożizzjoni għas-sikurezza u jistiednu skrutinju regolatorju mill-qrib. Materjali konvenzjonali ta 'spiss ibatu biex jissodisfaw it-tagħbija mekkanika u l-espożizzjoni korrużiva fl-istess ħin.

2.1 Klorur Stress Korrużjoni Cracking

Meta l-azzar inossidabbli awstenitiku bħal 316L jitqiegħed taħt stress tensili f'kundizzjonijiet ta 'klorur-għonja 'l fuq minn 60 grad, jista' jseħħ qsim tal-korrużjoni tal-istress tal-klorur - modalità ta 'falliment responsabbli għal bosta inċidenti offshore. Il-komponent ferritiku ta 'l-istainless steel duplex jirreżisti b'mod inerenti dan il-mekkaniżmu, li jippermetti użu sikur f'kundizzjonijiet fejn gradi oħra jinqasam fi żmien xhur. Minħabba s-saħħa ta 'rendiment għoli tagħhom (tipikament 450-550 MPa minimu), il-gradi duplex jippermettu wkoll sezzjonijiet tal-ħajt irqaq, li jnaqqas in-numru ta' punti ta 'konċentrazzjoni ta' stress.

2.2 Reżistenza għall-korrużjoni tal-pitting u xquq

L-ilma baħar fih madwar 19,000 ppm ta' joni tal-klorur - ambjent ideali għall-korrużjoni tal-pitting f'materjali suxxettibbli. Il-kontenut għoli ta 'molibdenu u nitroġenu tat-tubi duplex ASTM A789 jifforma film passiv protettiv li jibqa' stabbli anke f'ilma baħar staġnat. Din il-protezzjoni testendi għall-korrużjoni tal-xquq, li komunement tibda fil-ġonot tal-flanġ, is-sedili tal-valvi u ż-żoni taħt id-depożiti. Is-sidien offshore jirrappurtaw sistemi ta 'pajpijiet tal-ilma baħar duplex li jdumu aktar minn 25 sena, meta mqabbla ma' 5-10 snin biss għall-azzar tal-karbonju b'kisi protettiv.

2.3 Għeja Mekkanika Taħt Tagħbija Ċiklika

Pjattaformi f'ilma miftuħ jimxu kontinwament taħt tagħbijiet tal-mewġ, tar-riħ u tal-makkinarju, u s-sistemi tal-pajpijiet għandhom isofru miljuni ta 'ċikli ta' mili mingħajr qsim. L-istainless steel duplex jirreżisti l-għeja aħjar minn azzar tal-karbonju jew gradi tal-istainless-fażi waħda bis-saħħa tat-tensjoni ogħla tiegħu u l-karatteristiċi favorevoli tal-iffurmar. Ir-riżultat prattiku huwa spezzjoni u tiswija inqas frekwenti, u inqas sostituzzjonijiet ta 'komponenti.

3. Analiżi Komparattiva: Tubi Duplex ASTM A789 vs Materjali oħra

L-għażla tal-materjal soda teħtieġ li tħares lil hinn mill-prezz tax-xiri inizjali għall-ispiża totali tas-sjieda. L-istainless steel duplex iġorr spiża bil-quddiem ogħla mill-azzar tal-karbonju jew il-gradi standard tal-istainless steel, iżda l-analiżi taċ-ċiklu tal-ħajja-spiss turi tfaddil sostanzjali-fit-tul.

3.1 Prestazzjoni Kontra Azzar Stainless Awstenitiku

Il-kuntrast bejn 316L u duplex 2205 fl-ilmijiet offshore huwa impressjonanti. Duplex joffri d-doppju tal-qawwa tal-produzzjoni, li jippermetti li l-ħxuna tal-ħajt titnaqqas bi 30-40% bl-istess klassifikazzjoni tal-pressjoni. Dak it-tnaqqis tal-piż inaqqas l-ispiża tal-installazzjoni u jnaqqas it-tagħbija strutturali fuq il-pjattaforma. Daqstant importanti, duplex jelimina r-riskju tal-qsim tal-korrużjoni tal-istress li jġiegħel lill-operaturi tas-sistema 316L jimmaniġġjaw bir-reqqa l-limiti tat-temperatura u tal-istress.

3.2 Super Duplex għal Kundizzjonijiet Estremi

Għall-applikazzjonijiet offshore l-aktar impenjattivi, super duplex 2507 jirrappreżenta l-livell ta 'prestazzjoni li jmiss. Bi PREN 'il fuq minn 40, jaħdem b'mod affidabbli f'ilma baħar sħun, ambjenti ta' gass qares li fihom H₂S, u sistemi li jimmaniġġjaw fluwidi ta 'produzzjoni aċidużi. L-ispiża materjali tagħha tipikament tmur 40-60% 'l fuq standard duplex 2205, iżda dak il-premium huwa ġġustifikat fejn duplex standard ikun jeħtieġ ħxuna tal-ħajt mhux prattika jew fejn il-manutenzjoni ta' rutina tkun perikoluża.

3.3 Tqabbil tal-Azzar tal-Karbonju

L-azzar tal-karbonju jibqa' użat ħafna lil hinn mix-xtut minħabba li huwa rħis u faċli biex jiġi ffabbrikat. Madankollu, jeħtieġ kisjiet estensivi ta' protezzjoni kontra l-korrużjoni -, protezzjoni katodika jew konċessjonijiet għall-korrużjoni. Dawn il-miżuri jżidu l-kumplessità, jeħtieġu manutenzjoni kontinwa u xorta jagħtu ħajja ta 'servizz iqsar mill-istainless steel duplex. Meta l-operaturi jnaqqsu l-manutenzjoni tal-kisi, il-monitoraġġ tal-korrużjoni u ċ-ċikli ta 'sostituzzjoni għall-valur preżenti, l-istainless steel duplex spiss jagħti qligħ aħjar fuq ħajja ta' pjattaforma ta '20-30 sena.

4. Konsiderazzjonijiet ta' Akkwist għal Tubi Duplex ASTM A789

Id-deċiżjonijiet dwar l-akkwist jinfluwenzaw ir-riżultati tal-proġett ħafna wara li jasal il-materjal. It-timijiet tal-akkwist għandhom jevalwaw aktar mill-kwotazzjoni tal-prezz meta jagħżlu l-fornituri.

4.1 Rekwiżiti ta' Ċertifikazzjoni u Dokumentazzjoni

Fornituri ġenwini ta' tubi duplex ASTM A789 jipprovdu dokumentazzjoni kompleta tat-traċċabilità tal-materjal:

Ċertifikati tat-Test tal-Mitħna (MTC)għal EN 10204 3.1 jew 3.2, li jivverifikaw il-kimika u l-proprjetajiet mekkaniċi għal kull sħana u lott;

Rapporti ta' spezzjoni ta'-parti terza (TPI).tikkonferma l-eżattezza dimensjonali;

Dokumentazzjoni tal-iwweldjar, inklużi Speċifikazzjonijiet tal-Proċedura tal-Iwweldjar (WPS) u Rekords tal-Kwalifiki tal-Proċedura (PQR), li juru kontroll tal-proċess;

Speċifikazzjonijiet tal-Ipproċessar tal-Materjal (MPS)id-dokumentazzjoni tal-kundizzjonijiet tat-trattament-sħana;

Riżultati ta' ttestjar mhux-distruttivi- ultrasoniku (UT) jew radjografiku (RT) - li jikkonferma s-saħħa tal-weldjatura.

Fornitur li ma jkunx lest - jew parzjalment lest biss - li jipprovdi din id-dokumentazzjoni għandu jqajjem tħassib immedjat.

4.2 Valutazzjoni tal-Kapaċità tal-Manifattura

Il-kapaċità tal-produzzjoni hija importanti meta l-iskadenzi jkunu stretti. Fornitur b'linji ta 'produzzjoni duplex dedikati u tagħmir ta' ttemprar ta 'soluzzjoni jista' jżomm standards ta 'kwalità filwaqt li jissodisfa l-impenji tal-kunsinna. Id-detenturi taċ-ċertifikazzjonijiet ISO 9001, PED (Direttiva dwar l-Apparat tal-Pressjoni) u TÜV juru ġestjoni sistematika tal-kwalità. Laboratorju tal-ittestjar akkreditat ISO 17025-jippermetti verifika interna tal-proprjetà aktar milli jiddependi fuq ittestjar estern li jista' jintroduċi dewmien fit-tbaħħir.

4.3 Kwantitajiet Minimi tal-Ordni u Loġistika tal-Konsenja

Proġetti kbar offshore jistgħu jeħtieġu mijiet ta 'tunnellati ta' pajpijiet, filwaqt li xogħol ta 'retrofit jew tiswija jista' jkollu bżonn biss ftit biċċiet. Fornituri li kapaċi jservu kemm ġirjiet ta' produzzjoni sħaħ kif ukoll bejgħ ta'-tubu wieħed joffru flessibilità siewja. It-tbaħħir globali jżid aktar kumplessità, u l-fehim tal-ordni-għal--ħinijiet ta' tmexxija tal-port jgħin lill-maniġers tal-proġetti jallinjaw l-akkwist mal-iskedi tal-kostruzzjoni. Speċifikazzjonijiet standard kultant jistgħu jilħqu portijiet ewlenin f'7-14-il jum, filwaqt li daqsijiet personalizzati jew gradi super duplex jistgħu jeħtieġu 8-12-il ġimgħa. Il-bini ta 'dawn il-ħinijiet ta' tmexxija fl-ippjanar tal-proġett jipprevjeni dewmien offshore li jissarraf direttament fi spiża.

5. L-iżgurar ta' Affidabbiltà fit--Sistema Offshore

L-għażla tal-materjal hija biss il-bidu. Jekk it-tubi jiksbux il-ħajja tas-servizz intenzjonata tagħhom jiddependi fuq kif jiġu mmaniġġjati, installati u miżmuma.

5.1 L-Aħjar Prattiċi ta' Installazzjoni

L-istainless steel duplex jeħtieġ fabbrikazzjoni u wweldjar dixxiplinati. Is-saħħa għolja tagħha hija ta' valur fis-servizz, iżda teħtieġ preparazzjoni xierqa u twaħħil-qabel l-iwweldjar. Il-kontroll tat-temperatura interpass jipprevjeni dħul eċċessiv tas-sħana li jħarbat il-bilanċ mikrostrutturali. Biex tpaċi d-dilwizzjoni u tqabbel ir-reżistenza għall-korrużjoni tal-metall bażiku, il-metalli tal-mili għandhom ikunu kemmxejn aktar -ligati meta mqabbla mal-materjal ġenitur. It-trattament tas-sħana ta' wara-weldjatura normalment ma jkunx meħtieġ, u jissimplifika t-twaħħil tal-post-up meta mqabbel ma' xi sistemi alternattivi; ittemprar tas-soluzzjoni jista', madankollu, ikun meħtieġ fejn l-iwweldjar ma kienx ikkontrollat ​​sew.

5.2 Protokolli ta' Spezzjoni u Manutenzjoni

Anki materjali reżistenti għall-korrużjoni-ħafna jistħoqqilhom spezzjoni perjodika. Operaturi offshore għandhom jistabbilixxu monitoraġġ li jkopri: eżami viżwali ta' uċuħ esterni għal ħsara fil-kisi jew telf ta' kulur; kejl ultrasoniku tal-ħxuna tal-ħajt-f'postijiet rappreżentattivi biex jinstab telf mhux mistenni; u kampjunar regolari tal-fluwidu tal-proċess biex tikkonferma l-kundizzjonijiet operattivi jibqgħu fi ħdan il-parametri tad-disinn. Dawn il-kontrolli tipikament jikkoinċidu ma' għeluq tal-manutenzjoni tal-pjattaforma kull sentejn sa ħames snin. Intervalli ta 'spezzjoni itwal huma nfushom benefiċċju funzjonali ta' l-istainless steel duplex relattiv għal materjali li jeħtieġu attenzjoni aktar frekwenti.

6. Xejriet futuri fl-Applikazzjonijiet Offshore Duplex

L-industrija tal-enerġija 'l barra mix-xtut tkompli tevolvi lejn kundizzjonijiet aktar ħorox, ilma aktar profond u tendenzi itwal tal-kamp-standard tal-ħajja - li jiffavorixxu l-istainless steel duplex. Is-sistemi ta 'produzzjoni taħt il-baħar jispeċifikaw dejjem aktar gradi duplex u super duplex għal komponenti li qabel kienu magħmula minn azzar tal-karbonju b'konċessjonijiet ta' korrużjoni. Il-pajpijiet duplex issa huma komuni fis-sistemi tal-proċess ta 'pjattaformi ta' produzzjoni f'wiċċ l-ilma. Hekk kif il-kapaċità tar-riħ lil hinn mix-xtut tikber, il-bennejja qed japplikaw lezzjonijiet miż-żejt u l-gass billi jagħżlu l-istainless steel duplex għal sistemi ta 'tkessiħ tal-ilma baħar u pajpijiet idrawliċi fil-pedamenti tat-turbini. Ir-riċerka metallurġika tkompli fuq gradi lean duplex b'kontenut imnaqqas ta' nikil, bil-għan li tnaqqas l-ispiża tal-materjal filwaqt li żżomm il-prestazzjoni - żvilupp li jista' jiftaħ applikazzjonijiet ġodda fi swieq-sensittivi għall-prezz.

Konklużjoni

Tubi tal-istainless steel duplex ASTM A789 wrew li huma effettivi f'applikazzjonijiet offshore fejn materjali oħra jaqgħu fil-qosor. Il-mikrostruttura distintiva tagħhom tippermetti kemm komponenti eħfef kif ukoll il-protezzjoni mill-korrużjoni meħtieġa għal servizz fit-tul-f'ambjenti tal-baħar. Meta t-timijiet tal-akkwist jagħżlu fornituri kwalifikati li jipprovdu d-dokumentazzjoni u ċ-ċertifikazzjonijiet xierqa, dawn il-prodotti konsistentement iwasslu spiża totali ta 'sjieda aktar baxxa minn alternattivi. Għall-infrastruttura offshore li mistennija topera b'mod affidabbli għal għexieren ta' snin, l-istainless steel duplex hija għażla tajba - li teħtieġ inqas manutenzjoni, li ddum aktar bejn is-sostituzzjonijiet u li tagħmel l-operazzjonijiet aktar sikuri. Operaturi li jsegwu proċeduri xierqa ta' kostruzzjoni u manutenzjoni jaqbdu l-valur sħiħ tal-investiment materjali tagħhom.

FAQ

Q1: Għaliex tagħżel tubi duplex ASTM A789 fuq l-istainless steel standard 316L?

Il-gradi duplex joffru bejn wieħed u ieħor id-doppju tal-qawwa ta 'rendiment ta' 316L, li jippermettu ħitan irqaq u piż imnaqqas. Aktar importanti minn hekk, huma jirreżistu l-qsim tal-korrużjoni tal-istress tal-klorur li jiddegrada malajr il-gradi awstenitiċi f'kundizzjonijiet tal-baħar ħarxa - jeliminaw it-temperatura stretti u l-limiti tal-istress li jillimitaw 316L.

Q2: Kif nivverifika l-awtentiċità ta 'fornitur ASTM A789?

Fornituri ġenwini jipprovdu settijiet ta' dokumentazzjoni kompluti inklużi Ċertifikati tat-Test tal-Mitħna (EN 10204 3.1 jew 3.2), rekords ta' spezzjoni ta'-parti terza, kwalifiki tal-proċedura tal-iwweldjar u riżultati tal-ittestjar mhux-distruttivi. Il-faċilitajiet tal-manifattura għandu jkollhom ċertifikazzjonijiet ISO 9001, PED u TÜV, u laboratorju tal-ittestjar akkreditat bl-ISO 17025 jindika impenn ta 'kwalità qawwi. Itlob eżempji kompletament traċċabbli qabel ma tagħmel ordni kbira.

Q3: Jistgħu t-tubi ASTM A789 jimmaniġġjaw kemm applikazzjonijiet iwweldjati kif ukoll mingħajr saldatura?

Iva. ASTM A789 tkopri ż-żewġ konfigurazzjonijiet. Tubi Iwweldjati bil-Fużjoni Elettrika (EFW) iservu applikazzjonijiet b'dijametri minn 114.3 mm sa 2500 mm. Wara l-iwweldjar, l-istandard jeħtieġ ittemprar tas-soluzzjoni u tkessiħ rapidu biex jirfina l-mikrostruttura, u jiżgura li tubi wweldjati jaħdmu b'mod komparabbli ma 'prodotti mingħajr saldatura f'servizz ta' pressjoni għolja u korrużiva.
