Pajp ta' l-Azzar Stainless ASTM A790 S31803: Barriera ta' Korrużjoni Affidabbli għal Sistemi ta' Skambjatur tas-Sħana

Meta skambjatur tas-sħana jonqos, il-kawża ewlenija kważi dejjem tmur lura għal kelma waħda: korrużjoni. L-attakk tal-klorur, il-qsim tal-korrużjoni tal-istress u l-pitting javvanzaw bil-kwiet ġewwa t-tagħmir sakemm l-ispejjeż tal-manutenzjoni spirali u waqfien mhux ippjanat isir inevitabbli. Il-pajp tal-istainless steel ASTM A790 S31803 ġie mfassal biex jegħleb eżattament dawn il-modi ta 'falliment. Bħala grad duplex li jgħaqqad fażijiet awstenitiċi u ferritiċi, jagħti saħħa mekkanika bejn wieħed u ieħor darbtejn dik tal-istandard 316L filwaqt li jżomm reżistenza eċċellenti għall-korrużjoni lokalizzata. Għal timijiet ta 'akkwist u inġinerija li jakkwistaw pajpijiet għal dmir termali u kimiku eżiġenti, S31803 hija għażla teknikament soda, kost-kontrollabbli sostnuta minn għexieren ta' snin ta 'prestazzjoni fuq il-post.

1. FehimASTM A790 S31803 Stainless Steel Pipe

1.1 Kompożizzjoni Kimika u Mikrostruttura

Il-prestazzjoni ta 'S31803 tibda b'kimika bbilanċjata bir-reqqa: madwar 22% kromju, 5-6% nikil, 3% molibdenu u 0.14-0.20% nitroġenu. In-nitroġenu huwa influwenti b'mod speċjali - jistabbilizza l-fażi tal-awstenite u jgħolli n-Numru Ekwivalenti tar-Reżistenza għall-Pitting (PREN), li għal dan il-grad tipikament jaqbeż 34. L-istruttura ta' fażi doppja-li tirriżulta, bejn wieħed u ieħor nofs austenite u nofs ferrite, tagħti taħlita ta' proprjetajiet li l-ebda fażi ma tista' tikseb waħedha:

1.2 Proprjetajiet Mekkaniċi u Temperatura tas-Servizz

ASTM A790 jispeċifika saħħa ta 'rendiment minimu ta' 450 MPa (65 ksi) u saħħa ta 'tensjoni minima ta' 620 MPa (90 ksi) għal S31803. Dan huwa ferm ogħla minn 316L, li s-saħħa ta 'rendiment minimu tagħha hija tipikament biss madwar 30 ksi. Is-saħħa żejda għandha valur kummerċjali immedjat: l-inġiniera jistgħu jispeċifikaw ħitan irqaq, inaqqsu l-piż tal-materjal u l-ispiża totali installata ta 'proġetti kbar. Il-limitu tat-temperatura jistħoqqlu attenzjoni ugwali - S31803 jaħdem b'mod affidabbli sa madwar 300 grad (572 grad F). L-espożizzjoni sostnuta 'l fuq minn dak il-punt tikkawża "fraġilità ta' 475 grad" permezz ta 'preċipitazzjoni ta' fażijiet sekondarji fraġli, għalhekk l-inġiniera tad-disinn termali għandhom jittrattaw il-limitu bħala sod.

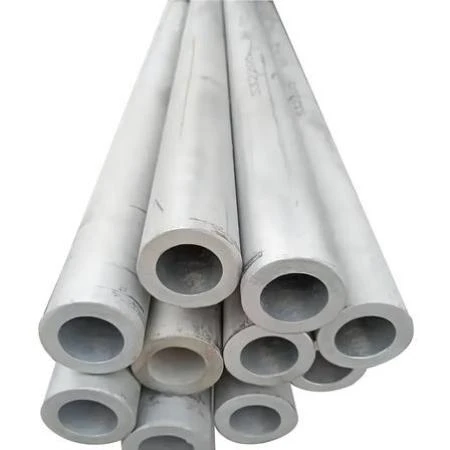

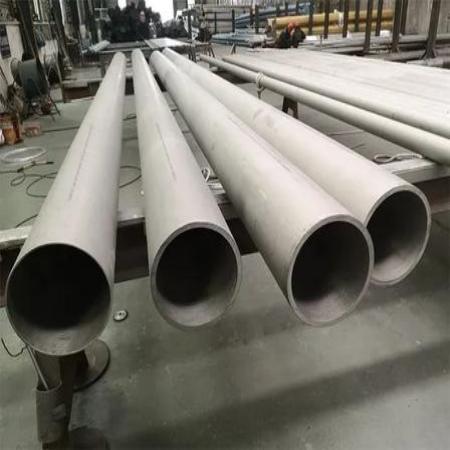

2. Reżistenza għall-korrużjoni u Prestazzjoni tal-Qasam fis-Sistemi ta 'Heat Exchanger

Fl-ipproċessar kimiku, fil-produzzjoni tal-idroġenu u fil-manifattura taċ-ċelloli tal-fjuwil, l-iskambjaturi tas-sħana b'mod regolari jiffaċċjaw ilma li jkessaħ b'klorur għoli, kondensati aċidużi u nixxigħat ta' sulfide-sinjuri - preċiżament fejn gradi awstenitiċi bħal 304 u 316L jitilfu r-reżistenza għall-korrużjoni tagħhom l-aktar malajr. Il-pajp tal-istainless steel ASTM A790 S31803 jipprovdi tliet karatteristiċi protettivi distinti li jagħmluha stabbli ħafna f'dawn is-servizzi:

Klorur stress korrużjoni cracking (SCC) reżistenza: il-fażi tal-ferrite tinterrompi l-matriċi awstenitika kontinwa li normalment issuq SCC, li tippermetti li l-liga tiflaħ konċentrazzjonijiet ta 'klorur li jaqsmu tubi 316L fi żmien xhur;

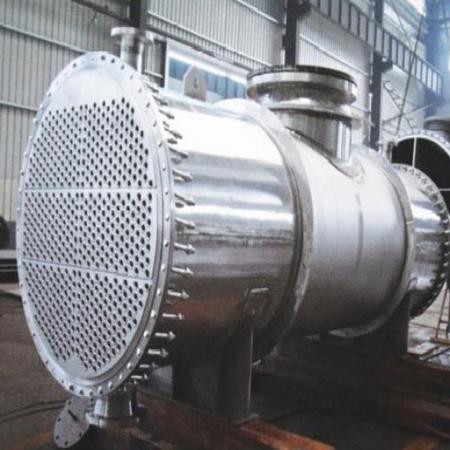

Reżistenza superjuri għall-korrużjoni tal-ħofor u xquq: bi PREN 'il fuq minn 34, S31803 jirreżisti l-attakk lokalizzat li jibda fit-tubu-biex-tubesheets ġonot u baffles - il-postijiet ta' problemi rikonoxxuti ta 'shell-u-tube exchangers;

Reżistenza għall-ambjent tas-sulfide: fi skambjaturi taż-żejt u tal-gass fejn H₂S u kloruri jeżistu flimkien, S31803 iżomm l-integrità strutturali filwaqt li gradi awstenitiċi standard jinqasam taħt stress indott tas-sulfide-.

Dawn il-kwalitajiet protettivi jissarrfu direttament f'riżultati operattivi li jistgħu jitkejlu. Ir-riċerka tal-industrija turi b'mod konsistenti li t-tubi tal-iskambjatur tal-istainless steel duplex jiksbu ħajja ta 'servizz darbtejn sa tliet darbiet itwal minn installazzjonijiet ekwivalenti ta' 316L f'servizz li jġorr il-klorur-, u jnaqqsu drastikament il-manutenzjoni mhux ippjanata. Dik il-ħajja ta' servizz estiża tappoġġja direttament l--ċiklu twil ta' stabbiltà li l-operaturi jeħtieġu f'applikazzjonijiet tal-enerġija aktar ġodda bħal sistemi ta' elettroliżi tal-idroġenu u ċirkwiti tat-tkessiħ taċ-ċelloli tal-fjuwil.



3. Kif S31803 Qabbel ma 'Gradi Oħra Stainless Steel

3.1 Versus S32205 u Super Duplex S32750

Ħafna jqisu S32205 "issikkat-kimika" raffinament ta 'ASTM A790 S31803, peress li jistabbilixxi livelli minimi ogħla ta' kromju, molibdenu u nitroġenu, li jagħti PREN kemmxejn ogħla u marġinalment aħjar reżistenza għall-korrużjoni. Il-biċċa l-kbira tal-pajp ASTM A790 fis-suq illum huwa doppju-ċertifikat għaż-żewġ gradi, għalhekk id-distinzjoni prattika għax-xerrejja hija modesta. Super duplex S32750, għall-kuntrarju, huwa ddisinjat għal ambjenti aktar ħorox b'PREN 'il fuq minn 42 - iżda l-kontenut ta' liga ferm itqal tiegħu jiswa sostanzjalment aktar milli jiġġustifika s-servizz tipiku tal-iskambjatur tas-sħana. Fejn il-kundizzjonijiet mhumiex severi, il-ħlas tal-premium super duplex mhuwiex ekonomiku.

3.2 Versus 316L u Carbon Steel

Kontra 316L: S31803 joffri bejn wieħed u ieħor id-doppju tal-qawwa ta 'rendiment ta' 316L u reżistenza nettament aħjar għall-korrużjoni indotta tal-melħ-. Għalkemm tiswa aktar għal kull unità ta 'piż, is-saħħa superjuri tagħha tippermetti speċifikazzjonijiet tal-ħajt irqaq, tnaqqas il-piż ġenerali tal-pajp u l-ispiża tal-fabbrikazzjoni;

Versus azzar tal-karbonju: S31803 jeħtieġ kisi u spezzjoni ferm inqas frekwenti, li jwassal għal spiża ta' ċiklu tal-ħajja-inqas li t-timijiet tal-akkwist jistgħu jimmudellaw waqt l-ippjanar tal-kapital - vantaġġ li jispikka kull fejn ikunu preżenti kloruri milwiema, aċidi jew atmosferi industrijali umdi.

4. Konsiderazzjonijiet tal-Akkwist għall-Pipe ASTM A790 S31803

4.1 Kwalifikazzjoni tal-Fornitur u Verifika tal-Kwalità

Is-sejba ta 'fornitur S31803 kapaċi jieħu aktar minn browsing katalgu. It-timijiet tal-akkwist għandhom jikkonfermaw li l-fornituri prospettivi jipprovdu:

Ċertifikazzjoni ta 'materjal traċċabbli: Rapporti tat-Test tal-Mitħna (MTRs) attwali li jistgħu jiġu traċċati għal sorsi tal-azzar ta' fama;

Proċeduri ta' spezzjoni dokumentati: ikopru tolleranzi dimensjonali, ittestjar idrostatiku u eżami mhux-distruttiv;

Sistemi ta 'kwalità ċċertifikati: allinjament ma' ISO 9001 jew standard ekwivalenti;

Aċċess għall-ispezzjoni ta' parti terza-: rakkomandat għal ordnijiet kbar, b'aċċess waqt il-produzzjoni.

4.2 Fatturi li jmexxu l-prezzijiet

Iċċara l-muturi tal-ipprezzar bil-quddiem: il-kwantità minima tal-ordni (MOQ) meħtieġa biex jinfetaħ prezzijiet f'saffi; ħinijiet ta' tmexxija għal konfigurazzjonijiet iwweldjati versus mingħajr saldatura; rekwiżiti tal-finitura tal-wiċċ; u tulijiet maqtugħin apposta jew preparazzjonijiet tat-tarf. Fornituri li joffru appoġġ professjonali sħiħ - inkluż assistenza għall-proċedura tal-iwweldjar, burokrazija taċ-ċertifikazzjoni tal-materjal u ppjanar tal-loġistika - iżidu valur sostanzjali lil hinn mill-pajp innifsu.

5. Il-massimizzazzjoni tal-Valur tal-Pipe ASTM A790 S31803 fil-Proġetti Tiegħek

5.1 Iwweldjar u Installazzjoni

L-iwweldjar huwa l-ewwel pass biex tirrealizza l-prestazzjoni ta 'S31803. Jeħtieġ input tas-sħana kkontrollat ​​u metalli tal-mili li huma tipikament over-ligati b'7–9% nikil biex jippreservaw il-bilanċ tal-fażi fiż-żona milquta- tas-sħana. It-trattament tas-sħana ta' wara-weldjatura normalment ma jkunx meħtieġ; fejn ikun meħtieġ ittemprar sħiħ, għandu jkun segwit minn tkessiħ rapidu biex jipprevjeni l-formazzjoni tal-fażi sigma, li tnaqqar ir-reżistenza għall-korrużjoni.

5.2 Manutenzjoni u -Prestazzjoni fit-Tul

Il-prattiki li ġejjin jissalvagwardjaw-prestazzjoni fit-tul:

Spezzjoni skedata: eżami perjodiku viżwali u eddy-kurrent ta' mazzi ta' tubi;

Tneħħija fil-pront tal-kontaminazzjoni tal-ħadid: jipprevjeni l-korrużjoni taħt-depożitu milli tieħu ħsieb;

Monitoraġġ tal-kimika tal-fluwidu: iżomm il-kundizzjonijiet operattivi ġewwa l-envelop kwalifikat tal-grad.

Il-versatilità ta 'S31803 tifrex fuq id-desalinizzazzjoni, l-ipproċessar kimiku, iż-żejt u l-gass, u l-infrastruttura emerġenti tal-idroġenu, għalhekk l-investiment f'installazzjoni u kura korretta jħallas lura tul iċ-ċiklu kollu tal-ħajja tal-proġett.





Konklużjoni

Għal skambjaturi tas-sħana f'ambjenti industrijali ħarxa, il-pajp tal-istainless steel ASTM A790 S31803 huwa wieħed mill-aktar materjali teknikament bilanċjati disponibbli. Il-mikrostruttura duplex tagħha tagħti saħħa mekkanika u reżistenza għall-korrużjoni li gradi awstenitiċi ma jistgħux jaqblu mal-istess ħxuna tal-ħajt. Għall-maniġers tal-akkwist fl-industriji l-ġodda tal-enerġija, kimiċi, tal-karozzi u tal-ajruspazju, dan il-grad huwa rotta affidabbli biex ibaxxu l-ispejjeż taċ-ċiklu tal-ħajja-u ħajja itwal tas-sistema. Ir-realizzazzjoni ta 'dak il-vantaġġ materjali jiddependi fuq l-għażla ta' fornitur b'ċertifikazzjonijiet verifikati, dokumentazzjoni ċara ta 'kwalità u appoġġ tekniku reattiv.

Ikkuntattja issa

FAQ

Q1: X'inhi d-differenza bejn S31803 u S32205?

S32205 hija forma-kimika ssikkata ta 'ASTM A790 S31803 b'livelli minimi ogħla ta' kromju, molibdenu u nitroġenu, li tagħtiha PREN kemmxejn ogħla u reżistenza għall-korrużjoni marġinalment aħjar. Il-biċċa l-kbira tal-pajp fis-suq illum huwa doppju-ċertifikat, li jilħaq iż-żewġ standards.

Q2: Il-pajp duplex S31803 jista 'jiġi wweldjat fuq is-sit?

Iva, sakemm il-kontrolli t-tajbin ikunu fis-seħħ. Biex jippreservaw il-bilanċ tal-fażi tal-awstenite-ferrite fiż-żona tal-weldjatura, il-welders għandhom jużaw metalli tal-mili tan-nikil-ligati baxxi-idroġenu u jżommu l-input tas-sħana fil-medda permessa.

Q3: X'inhi t-temperatura tas-servizz massima rakkomandata?

S31803 għandu jintuża biss kontinwament taħt it-300 grad (572 grad F). L-espożizzjoni fit-tul-aktar minn dan il-livell tikkawża dgħjufija permezz ta' preċipitazzjoni tal-fażi sekondarja.

Q4: Kif S31803 iqabbel ma '316L fuq l-ispiża totali?

Għalkemm S31803 jiswa aktar għal kull unità ta 'piż, is-saħħa ta' rendiment ogħla tagħha tippermetti speċifikazzjonijiet tal-ħajt irqaq. Grazzi għal piż aktar baxx u ħajja ta 'servizz itwal, is-sistema installata tipikament tiswa inqas minn ekwivalenti 316L matul iċ-ċiklu tal-ħajja tal-proġett.

Q5: S31803 jeħtieġ trattament tas-sħana wara -weldjatura?

Ġeneralment le. Jekk ikun meħtieġ ittemprar ta 'soluzzjoni, għandu jkun segwit minn tkessiħ rapidu biex jipprevjeni l-formazzjoni tal-fażi sigma, li tnaqqas it-toughness u r-reżistenza għall-korrużjoni.
