ASTM A789 Duplex Steel 2205 Tubing: Kif ir-reżistenza għall-korrużjoni u s-saħħa għolja jestendu l-ħajja tas-servizz tal-iskambjatur tas-sħana

F'raffineriji, impjanti tad-desalinizzazzjoni tal-ilma baħar, power stations u installazzjonijiet 'il barra mix-xtut, qatet ta' tubi tal-iskambjatur tas-sħana joqogħdu f'intersezzjoni ta 'żewġ talbiet punitorji: espożizzjoni fit-tul għal midja li jġorru l-klorur-u ċikli termali kontinwu. Azzar li ma jissaddadx awstenitiku bħal 316L joffru toughness tajba iżda huma vulnerabbli għall-korrużjoni tal-istress tal-klorur; il-gradi ferritiċi huma b'saħħithom iżda m'għandhomx duttilità. It-tubi ASTM A789 Duplex Steel 2205 isolvu dan il-kummerċ-off. B'saħħa ta' rendiment minimu bejn wieħed u ieħor id-doppju ta' 316L, tippermetti disinji tal-ħitan irqaq-li jtejbu t-trasferiment tas-sħana, filwaqt li l-mikrostruttura ta' fażi doppja-tagħha tagħti reżistenza għall-klorur ferm lil hinn mill-gradi awstenitiċi konvenzjonali. Għal timijiet ta' inġinerija li jevalwaw materjali fuq l-ispiża totali taċ-ċiklu tal-ħajja-aktar milli fuq il-prezz tax-xiri waħdu, din il-kombinazzjoni tispjega għaliex 2205 qed ikompli jikseb l-art f'servizz ta' xogħol-termal eżiġenti.

1. Fehim ASTM A789Duplex Steel 2205 Tubi

1.1 Il-Mikrostruttura tal--Fażi Doppja: Aktar Mis-Summa tal-Partijiet tagħha

Il-karatteristika li tiddefinixxi ta 'Duplex 2205 hija bilanċ bejn wieħed u ieħor 50/50 ta' ferrite u austenite, u kull fażi tikkumpensa għad-dgħufijiet tal-oħra:

Waħedha, l-ebda fażi ma tkun adegwata għal dmir sever. Flimkien jagħtu lill-liga s-saħħa u l-immunità SCC tal-azzar ferritiku flimkien mad-duttilità u l-imġiba tal-fabbrikazzjoni tal-azzar awstenitiku - profil idealment adattat għas-sħana-tagħmir tat-trasferiment li jopera f'ambjenti rikki tal-klorur- bħal impjanti tad-desalinizzazzjoni, unitajiet tal-ipproċessar kimiku u pjattaformi offshore.

1.2 Kompożizzjoni Kimika u Proprjetajiet Mekkaniċi

Id-disinn tal-liga ta '2205 tipikament jinkludi madwar 22% kromju, 5-6% nikil, 3% molibdenu u 0.14-0.20% nitroġenu. Għalkemm in-nitroġenu huwa miżjud fl-iżgħar kwantità, għandu rwol deċiżiv: jistabbilizza l-awstenite, jippreserva l-bilanċ tal-fażi wara l-iwweldjar u jtejjeb b'mod miżurabbli r-reżistenza tal-pitting. Flimkien, dawn l-elementi jipproduċu Numru Ekwivalenti tar-Reżistenza għall-Pitting (PREN) taIktar minn jew ugwali għal 34, 'il fuq sew minn dak tal-istandard 316L.

Mekkanikament, ASTM A789 teħtieġ saħħa tensili minima ta '655 MPa (95 ksi) u saħħa ta' rendiment minimu ta '450 MPa (65 ksi) - marġini li jassorbu b'mod komdu l-varjazzjonijiet fit-temperatura u l-pressjoni tipiċi tas-servizz tal-iskambjatur tas-sħana.

1.3 Standards tal-Manifattura u Assigurazzjoni tal-Kwalità

ASTM A789 jimponi rekwiżiti obbligatorji fuq il-kimika, il-proprjetajiet mekkaniċi, l-ittestjar idrostatiku u l-eżami mhux-distruttiv għal tubi tal-istainless steel duplex. It-trattament bis-sħana jistħoqqlu attenzjoni partikolari matul il-produzzjoni: it-tubi għandhom ikunu soluzzjoni ittemprat fuq1040–1100 grad segwit minn tkessiħ rapidu, li tirrestawra l-proporzjon tal-fażi bilanċjata u tipprevjeni l-preċipitazzjoni ta 'sigma u kostitwenti ta' fażijiet intermetalliċi ta 'ħsara oħra - li kieku jonqsu kemm ir-reżistenza għall-korrużjoni kif ukoll it-toughness.

Mal-kunsinna, ir-Rapport tat-Test tal-Mitħna (MTR) għandu jiġi kkontrollat ​​linja b'linja kontra ASTM A789 għall-kimika, proprjetajiet mekkaniċi u tolleranzi dimensjonali, b'numri tas-sħana traċċabbli għar-rekords tal-produzzjoni. Għax-xerrejja, dan id-dokument huwa l-ewwel linja ta 'difiża kontra materjal rappreżentat ħażin.

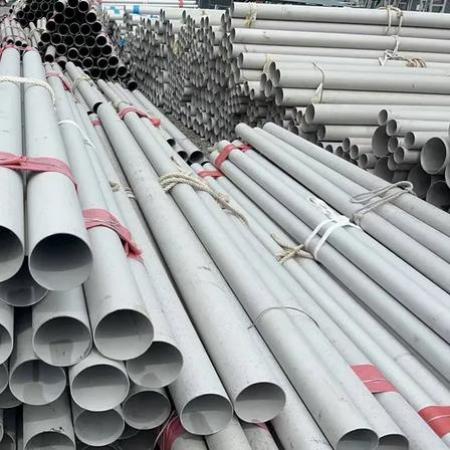

2. Għaliex it-tubi ASTM A789 2205 Jestendi d-durabilità tal-Iskambjatur tas-Sħana

2.1 Jattakkaw il-Modi Tipiċi ta' Ħsara

L-iskambjaturi tas-sħana rarament ifallu f'daqqa; jiddegradaw. Il-fluwidi tal-proċess korrużivi jnaqqsu l-ħitan tat-tubi, jibdew-waqfien l-operat jimponu stress termali ċikliku, u l-attakk tal-klorur jibda l-korrużjoni tal-ħofor u l-xquq - taħlita li tqassar il-ħajja tal-pakkett u tkabbar il-frekwenza tal-manutenzjoni. F'dan l-isfond, 2205 joffri pakkett "reżistenza għall-korrużjoni + saħħa mekkanika" li l-azzar awstenitiku konvenzjonali ma jistax iqabbel, inaqqas ir-riskju ta 'degradazzjoni prematura f'servizz sħun, li jġorr il-klorur-u jaqta' għeluq mhux ippjanat, tiswijiet ta 'emerġenza u produzzjoni mitlufa.

Speċifikament, 2205 jikkumbatti t-tliet modi ta 'falliment dominanti tat-tubi tal-iskambjatur tas-sħana:

 Korrużjoni ta' ħofor u xquq: il-kromju u l-molibdenu elevati jiffurmaw film passiv stabbli u dens li jirreżisti t-tkissir f'midja aggressiva;

 Stress korrużjoni cracking (SCC): fi struttura duplex ibbilanċjata l-fażi tal-ferrite timblokka l-propagazzjoni ta' xquq tul il-konfini awstenitiċi - mekkaniżmu ta' ħsara letali għal azzar awstenitiku f'sistemi li fihom il-melħ-;

 Attakk konġunt minn tubu-għal-tubesheet: it-truf tat-tubi huma hotspot klassiku għall-korrużjoni lokalizzata, u r-reżistenza tal-korrużjoni lokalizzata-aktar b'saħħitha ta' 2205 ittardja b'mod sinifikanti l-falliment f'dawn il-ġonot.

2.2 Qligħ fil-Prestazzjoni fil-Qasam

Esperjenza fuq il-post b'unitajiet ta' qoxra-u-tubi konvertiti minn 316L għal 2205 mazzi ta' tubi tindika estensjonijiet tal--ħajja tas-servizz ta' madwar ħames snin. Żewġ fatturi jmexxu dan it-titjib: il-materjal iżomm l-istruttura u l-proprjetajiet tiegħu permezz ta' tibdil rapidu fit-temperatura, u jrażżan il-korrużjoni lokalizzata li tipikament tibda fil-ġonot tat-tubu-sa-tubesheets. Il-vantaġġ huwa speċjalment viżibbli fis-sistemi tal-ġenerazzjoni tal-fwar u l-impjanti tal-ipproċessar tal-lott- fejn it-temperatura u l-pressjoni jvarjaw ta' spiss.

2.3 Benefiċċji Operattivi Tista' Tikkwantifika

Id-durabilità eventwalment tidher fuq il-karta tal-bilanċ. Matul il-ħajja sħiħa ta 'skambjatur tas-sħana, it-tubi 2205 jikkontribwixxu fuq tliet fronti:

 Spiża tal-manutenzjoni: inqas fallimenti jfissru inqas xogħol fit-tiswija u inqas produzzjoni mitlufa għal għeluq;

 Spiża tal-assi: intervalli ta' sostituzzjoni itwal inaqqsu l-kapital marbut f'qatet żejda u tagħmir ta' riżerva;

 Spiża tal-enerġija: konduttività termali ogħla minn gradi awstenitiċi komuni, flimkien mal-ħitan irqaq li s-saħħa tagħha tippermetti, ittejjeb it-trasferiment tas-sħana - iffrankar tanġibbli għat-temperatura-proċessi kritiċi.

Għal kumpaniji li jieħdu deċiżjonijiet dwar l-ispiża tas-sjieda aktar milli l-ewwel spiża, dan huwa l-każ ewlieni tan-negozju għall-2205.





3. Kif 2205 Qabbel ma 'Tubi Alternattivi tal-Iskambjatur tas-Sħana

3.1 Versus 316/316L Awstenitiku Stainless Steel

 Qawwa: b'bejn wieħed u ieħor id-doppju tar-rendiment ta '316L, 2205 jippermetti ħitan irqaq fl-istess klassifikazzjoni tal-pressjoni - inqas piż, u iffrankar sinifikanti fuq tubi ta' dijametru kbir-;

 Korrużjoni: taħt espożizzjoni identika tal-klorur, it-temperatura kritika tal-pitting (CPT) ta '2205 tipikament taħdem 20-30 grad ogħla minn 316L, u żżommha stabbli f'evaporaturi, midja kimika u ċirkwiti ta' tkessiħ tal-ilma baħar fejn 316L jiddeterjora malajr;

 Stabbiltà tal-prezzijiet: 2205 fih madwar nofs in-nikil ta '316L, li jagħmilha inqas esposta għan-nikil-volatilità tal-prezz u aktar faċli biex tibbaġitja għalih;

 Tagħmir kompatt: saħħa ogħla tippermetti disinji ta 'tagħmir ta' pressjoni b'marki iżgħar, tnaqqas l-ispazju ta 'installazzjoni u l-ispiża tal-istruttura ta' appoġġ-.

3.2 Versus Gradi Super Duplex

Ligi super duplex bħal UNS S32750 (PREN 'il fuq minn 40) joffru reżistenza għall-korrużjoni lokalizzata-superjuri f'temperatura-għolja, għolja-klorur u ambjenti aċidużi - bi prezz. L-ispiża tal-materjal tagħhom hija ogħla u l-proċeduri tal-iwweldjar tagħhom aktar impenjattivi. Għal dazju standard tal-iskambjatur tas-sħana, 2205 jagħti tweġiba aktar bilanċjata. Il-prinċipju ta 'gwida huwa "biżżejjed b'marġni": evalwa t-temperatura attwali tal-midja, il-konċentrazzjoni tal-klorur, il-pressjoni u l-espożizzjoni kimika, u tħallas il-premium super duplex biss meta l-kundizzjonijiet tas-servizz ġenwinament jaqbżu l-envelop ta' 2205. Materjal ta' aktar-speċifikazzjoni hija spiża mingħajr ritorn.

3.3 Versus Carbon Steel u Alternattivi Oħra

It-tubi tal-azzar tal-karbonju (eż., ASTM A106) huma irħas biex jixtru iżda limitati fil-kapaċità tal-korrużjoni, tipikament jeħtieġu kisjiet protettivi u konċessjonijiet ta 'korrużjoni ġenerużi - segwiti minn sostituzzjoni frekwenti u piż ta' manutenzjoni tqil. Fuq medda twila ta 'żmien, l-ispiża totali tagħha ħafna drabi taqbeż dik ta' alternattivi duplex. L-għażla tal-materjal xorta trid issegwi s-servizz: fejn il-midja hija ħafifa, l-azzar tal-karbonju jibqa 'ekonomiku. Fejn il-korrużjoni tiddomina d-dmir, 2205 normalment ikun l-aktar triq ta' titjib kost-effettiva.

4. Gwida għall-Akkwist: Akkwist ta 'Tubi Ġenwini 2205

4.1 Speċifikazzjonijiet Kritiċi u Ċertifikazzjonijiet

It-timijiet tal-akkwist għandhom jivverifikaw:

 Dimensjonijiet: id-dijametru ta 'barra, il-ħxuna tal-ħajt u t-tul għandhom jaqblu mad-disinn tal-iskambjatur, b'tolleranzi skont ir-rekwiżiti ġenerali applikabbli;

 Kimika: l-MTR għandu jikkonforma ma 'ASTM A789, b'attenzjoni partikolari għalkontenut ta' nitroġenu- tirregola direttament il-bilanċ tal-fażi ta' wara-weldjatura u l-prestazzjoni tal-korrużjoni;

 Traċċabilità: in-numri tas-sħana fuq l-MTR għandhom jiġu mmappjati lura għal rekords speċifiċi tal-produzzjoni;

Verifika indipendenti: materjal akkumpanjat minn ċertifikat minn korp ta' spezzjoni rikonoxxut ta' parti terza-iġorr kredibbiltà materjalment ogħla;

 Sistemi ta' kwalità: fornitur iċċertifikat ISO 9001 jamministra l-kwalità b'mod sistematiku mill-materja prima sat-tubu lest.

4.2 Evalwazzjoni tal-Kapaċità tal-Fornitur

 Appoġġ tekniku: produttur affidabbli jgħin biex jagħżel il-grad, id-dimensjonijiet u l-kundizzjoni tat-trattament tas-sħana -- mhux "tkun xi tkun fuq l-ixkaffa";

 Kapaċità u inventarju: manifatturi bi produzzjoni annwali fil-medda ta' tunnellaġġ ta' ħames-figuri tipikament iżommu stokk stabbli u huma inqas probabbli li jiżolqu skedi ta' konsenja fuq proġetti kbar;

 Kapaċità tal-ittestjar: l-impjant għandu jkun mgħammar għall-verifika tal-bilanċ tal-fażi-(għadd ta' punti ASTM E562), ittestjar tal-korrużjoni (metodu tal-klorur ferriku ASTM G48) u eżami mhux-distruttiv; fornituri li joffru 100% ittestjar eddy-kurrent jew idrostatiku jipprovdu assigurazzjoni aktar b'saħħitha tas-saħħa u l-integrità tal-pressjoni.

4.3 Inventarju, Lead Times u Ordnijiet Custom

Daqsijiet standard 2205 huma disponibbli b'mod wiesa 'mill-istokk u vapur malajr; dimensjonijiet mhux-standard, tulijiet speċjali jew kundizzjonijiet speċifiċi ta' trattament- tas-sħana normalment iżidu diversi ġimgħat ta' żmien ta' produzzjoni. Il-bini ta' dak iż-żmien ta' tmexxija fl-iskedi tal-proġett huwa l-mod prattiku biex jiġi evitat dewmien. Kwantitajiet ta 'ordnijiet minimi flessibbli (MOQ) jixirqu prototipi u proġetti żgħar, filwaqt li l-livelli tal-prezzijiet tal-volum inaqqsu b'mod sinifikanti l-ispiża tal-unità fuq ordnijiet kbar.





5. L-Aħjar Prattiki għat-Tubi 2205 fl-Iskambjaturi tas-Sħana

5.1 Iwweldjar u Fabbrikazzjoni

Il-prestazzjoni duplex tiddependi fuq il-preservazzjoni tal-bilanċ tal-fażi wara l-iwweldjar, għalhekk il-kontroll tas-sħana huwa kollox:

Input tas-sħana: żommha f'tieqa kkontrollata biex tipprevjeni ferrite żejjed fiż-żona milquta tas-sħana-(HAZ);

Filler tal-metall: uża konsumabbli duplex imqabbla (eż., ER2209) biex iżżomm il-proporzjon tal-fażi u l-proprjetajiet mekkaniċi madwar il-ġonta;

Interpass temperatura: ġeneralment taħt il-150 grad għall-iwweldjar b'ħafna-pass biex jillimitaw trasformazzjonijiet ta' fażi mhux mixtieqa;

Trattament tas-sħana ta' wara-weldjatura: mhux dejjem meħtieġ, iżda rakkomandat meta preċipitazzjoni intermetallika hija suspettata jew meta d-dazju huwa aċiduż ħafna - ri-ittemprar ta 'soluzzjoni f'1040–1100 grad b'quench rapidu tal-ilma jerġa' jġib il-bilanċ tal-fażi HAZ.

5.2 Ħażna, Immaniġġjar u Installazzjoni

Aħżen it-tubi separatament mill-azzar tal-karbonju u uża tagħmir tal-irfigħ u stazzjonijiet tax-xogħol apposta biex tevita l-kontaminazzjoni tal-azzar tal-karbonju-, li żerriegħa korrużjoni lokalizzata;

Waħħal tappijiet tat-tarf protettivi biex iżżomm it-toqob nodfa u tevita l-ħsara tat-transitu;

Waqt l-installazzjoni, evita għodod u rombli tal-azzar tal-karbonju-f'kuntatt dirett mal-wiċċ tat-tubu, li jista 'jikkawża kontaminazzjoni tal-ħadid tal-film passiv;

Irrestawra l-passivazzjoni bil-ħsara waqt il-fabbrikazzjoni jew l-erezzjoni b'apassivazzjoni tal-aċidu nitrikutrattament;

Fil-ġonot ta' tubu-ma-tubesheet, applika proċeduri ta' espansjoni jew iwweldjar li jiksbu tnixxija-issikkar mingħajr ma tintroduċi stress residwu eċċessiv - stress tensili residwu hija waħda mill-kundizzjonijiet meħtieġa għal SCC.

5.3 Manutenzjoni u Spezzjoni

Spezzjoni skedata: kontrolli viżwali jaqbdu l-korrużjoni tal-wiċċ, il-fouling u l-ħsara mekkanika kmieni; l-ittestjar eddy-kurrent jiżvela difetti taħt il-wiċċ inviżibbli għall-għajn u jsegwi t-tirqiq tal-ħajt;

Sorveljanza tal-mikrostruttura: l-iċċekkjar mill-ġdid perjodiku tal-proporzjon tal-fażi jikkonferma li jibqa' fil-limiti u li l-ebda fażi intermetallika ta' ħsara ma ġiet iffurmata fis-servizz;

Tindif kimiku: tneħħi s-siti tan-nukleazzjoni tal-korrużjoni u l-barrieri tat-trasferiment tas-sħana-, iżda l-aġent għandu jkun ikkontrollat ​​- sħun, klorur b'konċentrazzjoni għolja- jew soluzzjonijiet ta 'aċidu qawwi jagħmlu ħsara lill-film passiv. Segwi l-kimika u l-proċedura rakkomandati mill-manifattur.

Konklużjoni

It-tubi ASTM A789 Duplex Steel 2205 jikkonsolidaw ir-reżistenza għall-korrużjoni tal-klorur, bejn wieħed u ieħor id-doppju tal-qawwa ta 'rendiment ta' 316L u spiża totali aktar baxxa ta 'sjieda f'materjal wieħed. Għall-iskambjaturi tas-sħana, dan jissarraf f'inqas għeluq, ċikli itwal ta 'sostituzzjoni u ekonomija termali aħjar. Ir-realizzazzjoni ta' dan il-potenzjal, madankollu, tiddependi fuq eżekuzzjoni dixxiplinata tul il-katina kollha - għażla sensibbli, iwweldjar korrett, installazzjoni nadifa u manutenzjoni sistematika. Għal timijiet ta' akkwist u ta' inġinerija li jipprijoritizzaw id-durabilità, l-affidabbiltà u l-ispiża taċ-ċiklu tal-ħajja-, ASTM A789 2205 hija għażla prattika u ppruvata għal sistemi ta' skambjatur tas-sħana eżiġenti.

FAQ

Q1: Għaliex tagħżel 2205 fuq 316L għal skambjaturi tas-sħana?

2205 jirreżisti l-qsim tal-korrużjoni tal-istress ferm aħjar minn 316L u joffri kważi d-doppju tal-qawwa tal-produzzjoni, li jippermetti ħitan irqaq - trasferiment aħjar tas-sħana b'piż u spiża aktar baxxi. Ir-reżistenza għall-pitting tal-klorur u x-xquq tagħha huma wkoll superjuri, li hija deċiżiva fl-evaporaturi, flussi kimiċi u sistemi ta 'tkessiħ tal-ilma baħar fejn 316L jonqos kmieni.

Q2: X'inhi t-temperatura massima operattiva tat-tubi 2205?

Ġeneralment315 grad (600 grad F). Espożizzjoni fit-tul madwar 475 grad tikkawża preċipitazzjoni alpha-prime ( ′) fil-ferrite - il-"fraġilità ta' 475 grad" - li tiddegrada l-ebusija u r-reżistenza għall-korrużjoni. Fuq din il-firxa, il-gradi awstenitiċi huma l-aħjar tajbin, għalkemm il-biċċa l-kbira tal-iskambjaturi tas-sħana industrijali joperaw bil-kumdità fi ħdan l-envelop sikur ta '2205.

Q3: X'inhi d-differenza bejn S31803 u S32205?

It-tnejn huma "2205," iżda S32205 iġorr limiti minimi aktar stretti fuq kromju, molibdenu u nitroġenu, li jagħtu reżistenza għall-korrużjoni aktar konsistenti - speċjalment f'servizz tal-klorur aggressiv. Il-biċċa l-kbira tat-tubi duplex moderni huma doppji-ċertifikati għat-tnejn, iżda għal proġetti kritiċi hija l-aħjar prattika li tiġi speċifikataS32205fl-ispeċifikazzjoni tax-xiri biex tiggarantixxi marġni għal ħajja twila ta 'servizz.
