ASTM A312 TP347 347H Pajpijiet ta 'l-Azzar Stainless għal Użu ta' Sħana Għolja

TP347 / TP347Hhuma azzar inossidabbli awstenitiku tal-kromju-nikil stabbilizzat b'nijobju (Nb, qabel kolumbju) u ammont żgħir ta' tantalu (Ta). Huma mfassla għall-medda ta' sensitizzazzjoni ta' 427-815 degC u għal servizz fit-tul-aktar minn 500 degC. Gradi awstenitiċi ordinarji bħal 304/304L huma suxxettibbli għal korrużjoni intergranulari (IGC) f'dik il-medda tat-temperatura, minħabba li l-karburi tal-kromju jippreċipitaw fil-konfini tal-qamħ waqt l-iwweldjar jew espożizzjoni fit-tul, u jnaqqsu l-kromju tal-madwar. TP347H juża Nb biex jissakkar il-karbonju f'fażi NbC stabbli, li timblokka l-konfini tal--qamħ ta' ħsara Cr23C6 u fl-istess ħin tipprovdi tisħiħ ta'-soluzzjoni solida. Dan jagħmilha l-materjal preferut għal superkritiċi-boiler superheaters, katalitiċi-reformer outlet headers, u hydrocracker hydrogen-servicelines-fejn temperatura għolja, pressjoni u idroġenu jeżistu flimkien.

Karatteristiċi Ewlenin

◆ Intergranular corrosion resistance: Nb+Ta stabilization (Nb+Ta >= ~10xC) jipprevjeni l-formazzjoni ta' qamħ-konfini Cr23C6 waqt l-iwweldjar u espożizzjoni għal-temperatura għolja, għalhekk ir-reżistenza għall-korrużjoni tinżamm fil--kondizzjoni iwweldjata-mingħajr ma tkun teħtieġ ittemprar ta' soluzzjoni sħiħa.

◆ Saħħa superjuri ta 'crep-temperatura għolja: karbonju ogħla ta' 347H (0.04-0.10%) jagħti tisħiħ tas-soluzzjoni-solidu; l-istress permess ASME tiegħu 'l fuq minn 538 degC jaqbeż b'mod ċar 304L u huwa favorevoli kontra 321H, għal ġarr affidabbli ta' tagħbija fit-tul ta 'temperatura għolja -.

◆ Idroġenu-servizz faċli: F'ambjenti ta 'idroġenu ta'-pressjoni għolja bħal hydrotreaters u riformaturi, l-istruttura stabbilizzata tirreżisti l-attakk tal-idroġenu u polythionic-acid stress-corrusion cracking (SCC), suiting media process aggressivi.

◆ Firxa ta 'daqs sħiħ, preferuta mingħajr saldatura: Standard tkopri NPS 1/8"-48", Sch 5S-XXS; għal linji ta' l-idroġenu ta'-temperatura għolja,-pressjoni għolja-nirrakkomandaw mingħajr saldatura (SMLS)-l-ebda ħjata ta' weldjatura lonġitudinali, spezzjoni eħfef biċċa-b'biċċa u traċċabilità sħiħa tal-materjal.

Speċifikazzjonijiet Tekniċi

Kompożizzjoni Kimika (ASTM A312 tipiku, %)

Proprjetajiet Mekkaniċi f'Temperatura Kamra (TP347H minimu garantit)

Dimensjonijiet u Medda tal-Manifattura

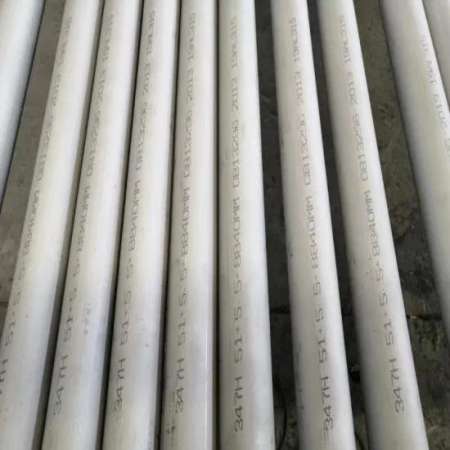

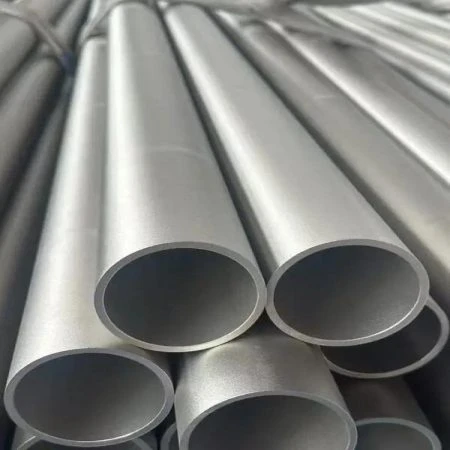

Applikazzjonijiet Industrijali Tipiċi

Dawn il-pajpijiet jintużaw ħafna f'unitajiet ta 'hydrocracker u sistemi ta' qsim katalitiku fluwidu f'impjanti petrokimiċi, u għalASTM A312 TP347 347H Pajpijiet tal-Azzar li ma jsaddadx, il-gradi stabilizzati huma essenzjali biex jirreżistu l-korrużjoni intergranulari f'ambjenti ta 'idroġenu bi pressjoni għolja -'il fuq minn 500 grad, b'347H li jipprovdi s-saħħa tal-qsim tal-creep meħtieġa għal tubi superheater u reheater f'bojlers ta' enerġija termali ultra-kritiċi u għal fabbrikazzjonijiet iwweldjati f'impjanti ta 'proċessar kimiku u proċess ta' tqandil ta 'aċidu nitriku ta' temperatura għolja{4}kimiku organiku. Huma kontinwament esposti għal-idroġenu bi pressjoni għolja u temperaturi 'l fuq minn 500 grad . L-impjanti tal-enerġija termali jużaw 347H għal tubi tas-superheater u tisħin mill-ġdid f'bojlers ultra-kritiċi minħabba li għandhom qawwa ta' qsim ta' creep għolja li hija meħtieġa għal użu fit-tul-f'ċikli termali estremi. Impjanti tal-ipproċessar kimiku li jużaw aċidu nitriku jaħraq u proċessi ta' manifattura ta'-temperatura għolja biex jagħmlu fertilizzanti u kimiċi organiċi jiddependu fuq gradi stabbilizzati biex iżommu l-weldjaturi milli jkissru.

Evidenza ta' Studju ta' Każ

Fil-manifolds tal-ħruġ tar-riformatur tagħhom, kumpless industrijali kbir fil-Punent Nofsani qaleb minn pajp standard 304H għal pajp TP347H. Wara ħames snin ta 'tħaddim f'650 grad u tagħbija ċiklika, spezzjoni ultrasonika ma wriet l-ebda attakk intergranulari jew deformazzjoni creep. Dan ikkonferma żieda ta '30% fil-ħajja mistennija tal-komponent. Bl-istess mod, impjant tal-enerġija fix-Xlokk ma kellu l-ebda qtugħ mhux mistenni minħabba ħsarat fit-tubi fis-sezzjonijiet tagħhom tas-superheater 347H fuq tmien snin ta 'traċċar. Dan kien b'kuntrast mal-prestazzjoni preċedenti tagħhom ta 'grad 321, li fisser li t-tubi kellhom jinbidlu kull erba' sa ħames snin.





Tqabbil tal-Grad: Meta Jirbaħ 347H?

 TP347 vs.TP304 u TP304L

Għalkemm TP304 huwa orħos biex jagħmel u għandu reżistenza tajba għas-sadid b'mod ġenerali, mhuwiex stabbilizzat u jista 'jsir sensittiv waqt l-iwweldjar jew is-servizz f'temperaturi bejn 427 grad u 815 grad. Il-perċentwali tal-karbonju f'TP304L titbaxxa biex tnaqqas iċ-ċans ta 'sensitizzazzjoni, iżda tintilef is-saħħa tat-temperatura għolja-. L-istabbilizzazzjoni tal-kolumbju tagħmel TP347 kompletament immuni għal kwistjonijiet ta 'sensitizzazzjoni. Dan jagħmilha l-aħjar għażla għal strutturi wweldjati li se jintużaw f'temperaturi għoljin, minkejja li tiswa 15-20% aktar.

 TP347 vs.TP316 u TP316L

It-tipi TP316 għandhom 2 sa 3 fil-mija molibdenu miżjud magħhom biex jagħmluhom aktar reżistenti għall-pitting u l-korrużjoni tal-xquq f'kundizzjonijiet tal-klorur. Il-molibdenu, min-naħa l-oħra, jgħin biex jifforma l-fażi sigma meta jkun espost għal temperaturi 'l fuq minn 600 grad għal żmien twil. Dan jagħmel il-metall inqas iebsa u reżistenti għall-korrużjoni. Dan ma jseħħx mat-TP347 minħabba li għandu reżistenza aħjar għall-ossidazzjoni u l-iwweldjar f'sitwazzjonijiet ta'-sħana għolja. Dan ifisser li jaħdem aħjar f'ambjenti ta' ossidazzjoni niexfa u ta'-temperatura għolja milli f'servizz tal-klorur imxarrab.

 TP347 vs.TP321

TP347 u TP321 huma t-tnejn gradi stabbilizzati li huma maħsuba biex iżommu lin-nies milli jsiru sensittivi wisq. L-istabbilizzazzjoni tat-titanju tintuża f'TP321, li tista 'tikkawża li tifforma nitrur tat-titanju waqt l-iwweldjar. Dan jista 'jagħmel il-ġonta inqas solida billi tikkawża toqob. Il-kolumbju f'TP347 jibqa' aktar stabbli u ma joħroġx gassijiet daqshekk faċilment waqt l-iwweldjar. Dan jagħmel il-weldjaturi aktar nodfa u aktar b'saħħithom. L-output tal-iwweldjar fuq il-post jiżdied minħabba li t-trattament tas-sħana ta' qabel-tisħin u-wara l-iwweldjar mhumiex meħtieġa daqs kemm kienu ma' TP321.

TP347 vs TP309 uTP310

It-tipi TP309 u TP310 għandhom aktar kromju u nikil, li jagħmluhom reżistenti għas-sadid u l-karburizzazzjoni f'temperaturi ogħla minn 870 grad. Madankollu, il-kontenut ogħla tal-metall jagħmel il-materjal jiswa 40-60% aktar minn TP347. Għal użi li jibqgħu taħt it-870 grad il-ħin kollu, TP347 u TP347H joffru biżżejjed protezzjoni kontra l-ossidazzjoni bi spiża ferm aktar baxxa, li jagħmlu l-effettività tal-ispiża tul il-ħajja ottimali mingħajr ma jitbaxxew il-marġini tas-sikurezza.

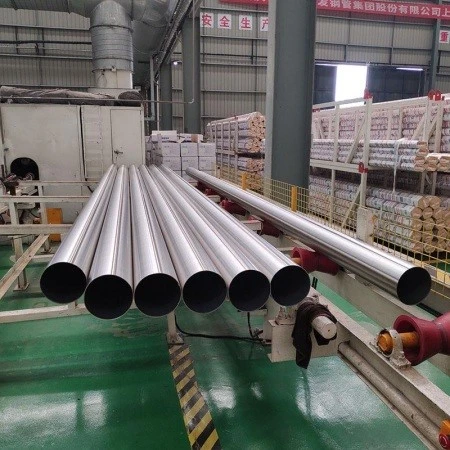

Manifattura u Trattament tas-Sħana

Trattament bis-sħana: Solution anneal at >= 1040 degC segwit minn tkessiħ tal-ilma (tkessiħ rapidu jillokkja l-awstenite u jipprevjeni l-preċipitazzjoni tal-karbur waqt it-tkessiħ bil-mod)-dan huwa l-prerekwiżit għal proprjetajiet 347H; dejjem ivverifika t-temperatura tas-soluzzjoni fuq l-MTC.

Għażla tal-Formola:Għal linji kritiċi ta' l-idroġenu ta'-temperatura għolja,-pressjoni għolja, pajp mingħajr saldatura huwa preferut; mingħajr ħjata lonġitudinali bħala rabta dgħajfa potenzjali, l-affidabbiltà ġenerali hija ogħla u l-ispezzjoni biċċa -bi-idrostatika u UT hija aktar faċli.

Welding: If welding is involved, 347H normally needs no preheat; for heavy walls (>Sch 80) jew ġonot mrażżna ħafna, ikkunsidra PWHT biex ittaffi l-istress residwu.



Kontroll tal-Kwalità u Ċertifikazzjoni

Sistemi: Sistemi tal-manifattur: ġestjoni tal-kwalità ISO 9001 u konformità PED (Direttiva dwar Tagħmir ta' Pressjoni); preferibbilment b'ISO 17025 akkreditat fil--laboratorju tad-dar.

Dokumenti: Ċertifikat tal-materjal għall-EN 10204 3.1 (ċertifikat tal-produttur) jew 3.2 (parti terza-xhud); għandu jiddikjara t-temperatura tas-soluzzjoni, il-firxa tal-karbonju u l-proporzjon Nb + Ta.

Spezzjoni: Testijiet speċjali: test tal-korrużjoni intergranulari (eż. ASTM A262), tensjoni -temperatura għolja, klassifikazzjoni tad-daqs tal-qamħ-(ASTM E112); NDT inkluż idrostatiku / eddy-kurrent / ultrasoniku.

Awtentiċità: Verifika li tidħol: XRF portabbli għal PMI biex tikkonferma l-proporzjon Nb + Ta fuq is-sit; cross-iċċekkja MTR mal-marki fiżiċi biex tevita sostituzzjoni bi gradi mhux-stabbilizzati.

Għaliex Agħżelna

Daqsijiet: Kopertura ta 'daqs sħiħ: NPS 1/8"-48", Sch 5S-XXS, forom mingħajr saldatura/iwweldjati disponibbli;

Kwalifikazzjoni: Ċertifikazzjonijiet: ISO 9001 / PED / TUV, b'ISO 17025 f'-laboratorju tad-dar u ċertifikazzjoni EN 10204 3.1/3.2;

Kwalità: QC traċċabbli: biċċa -bi-idrostatika + UT/ECT, rekords kompluti MTC u UT, verifika PMI fuq talba;

Kunsinna: Kunsinna flessibbli: MOQ baxx għall-kampjuni, vapuri tal-istokk f'~7 ijiem, użanza f'4-6 ġimgħat, FOB/CIF/DDP flessibbli;

Servizz: Appoġġ tekniku: għażla tal-grad, konsultazzjoni dwar it-trattament tal-iwweldjar u tas-sħana-, u assistenza għar-reviżjoni tal-BOM.

FAQ

Q1: TP347 vs 347H?

A: Id-differenza ewlenija hija l-karbonju-347 għandu C<=0.08%, 347H is high carbon 0.04-0.10% with solution anneal >=1040 degC; 347H's creep rupture strength at >500 degC servizz fit-tul-jaqbeż it-347.

Q2: Jista 'jintuża f'temperatura baxxa?

A: Iva. L-istruttura awstenitika ma titfarrakx f'temperatura baxxa; 347H jista 'jintuża sa madwar -196 degC, adattat għal servizz ċikliku krijoġeniku-għa-ta' temperatura għolja.

Q3: Kif tivverifika l-awtentiċità?

A: Iċċekkja t-temperatura tas-soluzzjoni u l-proporzjon C/Nb+Ta fuq l-MTR; uża XRF portabbli għal PMI fuq il-post biex tikkonferma l-istabbilizzatur; titlob ir-rapport tal-korrużjoni intergranulari ASTM A262 mill-fornitur.

Q4: Preheat meħtieġ qabel l-iwweldjar?

A: Usually no preheat is needed; only heavy walls (>Sch 80) jew ġonot mrażżna ħafna jitolbu PWHT biex ittaffi l-istress residwu.

Q5: Għaliex 347H fuq 321?

A: 347H juża stabbilizzazzjoni Nb-inqas porożità tat-TiN fil-weldjatura, l-ebda gass protettiv speċjali, essenzjalment l-ebda tisħin minn qabel, u stabbiltà aħjar fit-tul-għoli-temp-u għalhekk qed tissostitwixxi progressivament 321.
