"Fittings ta 'liga ta' prestazzjoni għolja" huwa t-terminu umbrella għal minkbejn, tees, reducers, brieret, flanġijiet u ħwienet tal-fergħat magħmula minn ligi inġinerija għas-servizz li l-azzar tal-karbonju ordinarju jew saħansitra l-istainless 304 standard ma jistgħux jgħixu-korrużjoni severa, temperatura għolja sostnuta, jew pressjoni għolja. Huma l-konnetturi li jżommu intatta sistema tal-pajpijiet-reżistenti għall-korrużjoni jew b'temperatura għolja-, għalhekk il-materjal u l-kwalità tagħhom għandhom jaqblu mal-pajp li jingħaqdu.
X'jgħodd bħala liga ta '"prestazzjoni għolja"?
Ligi ta 'prestazzjoni għolja joqogħdu fuq komodità li ma jissaddadx. Jiddependu fuq kromju, molibdenu, nikil u xi kultant nitroġenu ogħla (jew kobalt/tungstenu) biex jirreżistu l-ħofor, il-korrużjoni tal-xquq, il-qsim tal-korrużjoni tal-istress-(SCC), u ossidazzjoni/karburizzazzjoni b'temperatura-għola. Il-familji l-aktar użati għall-fittings huma:
Awstenitiku li ma jissaddadx(316L, 317L, 321, 347H, 310S) - is-CRAs workhorse.
Duplex & super duplex(2205, 2507) - qawwa għolja + reżistenza għall-klorur.
Ligi tan-nikil(625, 825, 800H/HT, C276) - għall-aktar dazju ħarxa ta' aċidu, qares, jew ultra-għoli-temperatura.
Ligi komuni ta 'twaħħil ta' prestazzjoni għolja
| Grad / Liga | Familja | Karatteristika ewlenija | Servizz tipiku |
|---|---|---|---|
| 316L (WP316L) | Awstenitiku SS | PREN ~ 25, iwweldjabbli | Kimika, marittima, farma, ikel |
| 317L | Awstenitiku SS | PREN 29–31, aktar Mo | Klorur aċiduż, FGD, polpa u karta |
| 321 (WP321) | Ti-awstenitiku stabbilizzat | Stabbli kontra s-sensitizzazzjoni | 400-900 grad, temperatura għolja intermittenti |
| 347H (WP347H) | Nb-awstenitiku stabbilizzat | Qawwa-għola ta' creep tat-temperatura | Ħiters tar-raffineriji, tubi tal-bojler |
| 310S | 25Cr-20Ni awstenitiku | Sa ~ 1150 grad | Fran, inċinerazzjoni, riformaturi |
| 2205 (F51 / WP31803) | Duplex | PREN 34–35, ~2× saħħa | Ilma baħar, desalinizzazzjoni, offshore |
| 2507 (F53 / WPS32750) | Super duplex | PREN ~40+ | Ilma baħar aggressiv, taħt il-baħar |
| 625 (N06625 / F625) | Ni-Cr-Mo | Korrużjoni estrema, qawwa għolja | Qarsa/aċidu, offshore, exhaust |
| 825 (N08825) | Ni-Fe-Cr-Mo-Cu | Aċidu sulfuriku / fosforiku | Servizz kimiku, qares |
| 800H/HT (N08810/811) | Ni-Fe-Cr | Qawwa ta'-temperatura għolja | Forn, riformatur, piroliżi |
| C276 (N10276 / Hastelloy) | Ni-Mo-Cr superliga | Kważi-reżistenza għall-aċidu universali | L-agħar dazju ta 'aċidu + ossidatur |
Tipi ta 'twaħħil u kif huma magħmula
L-istess liga tidher f'diversi familji ta 'twaħħil, magħmula minn proċessi differenti:

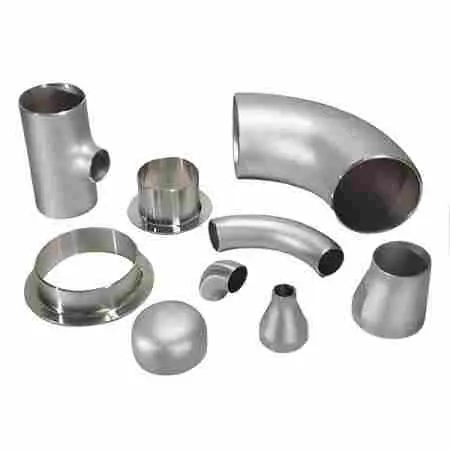

Fittings tal-iwweldjar tal-butt-- minkbejn b'raġġ twil/qasir (45 grad /90 grad /180 grad), tees, reducers konċentriċi u eċċentriki, brieret, truf stub (ġonta ħoġor-), laterali. Iffurmat minn pajp jew pjanċa mingħajr saldatura, imbagħad soluzzjoni-ittemprat u imnaddfin.

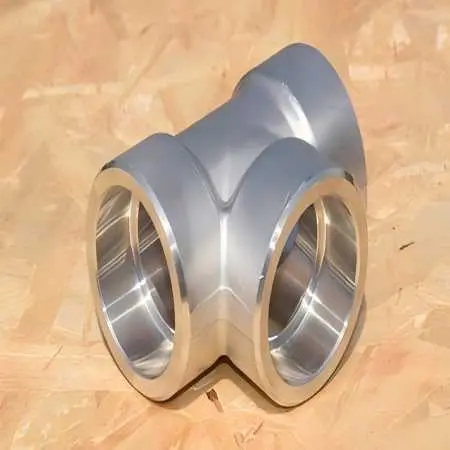

Fittings foloz- sokit-minkbejn tal-weldjatura u bil-kamin, tees, couplings, brieret, plugs, bushings. Die-falsifikata minn bar, użata fejn tkun meħtieġa integrità ta' pressjoni ogħla.
Flanġijiet foloz- għonq tal-weldjatura, slip-fuq, għomja, socket-weldjatura, bil-kamin, ġonta tal-ħoġor-, għonq twil tal-weldjatura, orifiċju. Rated għall-klassijiet tal-flanġ ASME (150–2500).
Ħwienet tal-fergħat (olets)- weldolet, threadolet, sockolet, żennuni rinfurzati għal kull MSS SP-97.
L-istandards wara t-twaħħil
| Standard | Ambitu |
|---|---|
| ASTM A403 / SA403 | Fittings tal-iwweldjar tal-butt-istainless awstenitiku maħdum (WP304/316L/317L/321/347/310S; WP-S mingħajr saldaturi jew WP-W iwweldjati) |
| ASTM A182/ SA182 | Flanġijiet foloz u fittings foloz, liga u stainless (inkl. duplex F51/F53, chrome-moly F11/F22) |
| ASTM B366 / SB366 | Fittings tal-weldjatura ta'-liga tan-nikil maħdum-(625/825/800H/C276) |
| ASTM B564 | Forġar-liegi tan-nikil (flanġijiet, fittings falsifikati) |
| MSS SP-43 | Fittings ta' weldjatura tal-butt-istainless steel maħdum għal servizz ta' korrużjoni (ħfief) |
| MSS SP-97 | Fittings tal-ħruġ tal-fergħat rinfurzati integralment (olets) |
| ASME B16.9 | Dimensjonijiet tal-fittings tal-iwweldjar tal-butt-magħmulin mill-fabbrika |
| ASME B16.11 | Sokit falsifikat-welding u fittings bil-kamin |
| ASME B16.5 / B16.47 | Flanġijiet tal-pajpijiet u fittings bil-flanġ (klassifikazzjoni u dimensjonijiet) |
| NACE MR0175 / ISO 15156 | Limiti materjali ta' servizz qares (H₂S). |
Kif tispeċifika fittings ta 'liga ta' prestazzjoni għolja
Qabbel il-grad mal-pajp- bħala minimu, reżistenza għall-korrużjoni ugwali; ħafna drabi pass 'il fuq (eż., pajp 316L b'fittings 317L jew 625 fl-agħar żoni).
Qabbel il-forma mal-ġonta- butt-weldjatura għal linji wweldjati, sokit falsifikat/kamin għal strument u viti ta' pressjoni-bore żgħar-għoli, klassi tal-flanġ sal-klassifikazzjoni tal-linja.
Iddikjara l-iskeda/ħajt- fittings għandhom jaqblu mal-ħxuna tal-ħajt tal-pajp (SCH 10S sa XXS, jew ħajt tqil SMLS).
Bandiera s-servizz- kloruri, tip ta 'aċidu/konċentrazzjoni, temperatura, pressjoni parzjali H₂S/CO₂, sabiex il-fornitur jikkonferma l-konformità PREN u NACE.
Jeħtieġ trattament bis-sħana u finitura- soluzzjoni-ittemprat + imnaddfin/passivat; electropolished għal servizz iġjeniku/farma.
Fejn jintużaw
Kimika u petrokimika- 316L/317L/C276 għal linji tal-aċidu.
Offshore u desalinizzazzjoni- 2205/2507 u 625 għall-ilma baħar.
Enerġija u skambjaturi tas-sħana- 321/347H/800H għal temperatura għolja.
FGD & polpa u karta- 317L u awstenitiċi ta'-liga għolja.
Farmaċewtiċi u ikel- 316L, finitura għolja tal-wiċċ.
Konklużjoni
Fittings ta' liga ta' prestazzjoni għolja mhumiex oġġett ta' linja li wieħed jixtri fuq il-prezz-huma l-ġonot li jiddeterminaw jekk sistema ta'-reżistenti għall-korrużjoni jew ta' temperatura-għolja tibqax ħaj. Agħżel il-liga mill-PREN u l-kimika tas-servizz, speċifika l-istandard u l-forma ASTM/ASME korretti, u insista fuq ċertifikati PMI u mitħna. Agħmel hekk, u r-rukkell-pajp, fitting u flanġ-jibqgħu l-korrużjoni-kritiċi u konformi mal-kodiċi-.
