ASTM A333 Grad 6 vs ASTM A106 Grad B: Differenzi Ewlenin

ASTM A333 Grad 6 u ASTM A106 Grad B huma gradi ta 'pajpijiet tal-azzar tal-karbonju speċifikati b'mod wiesa' għal pajpijiet industrijali. Għalkemm it-tnejn jistgħu jiġu forniti bħala pajp tal-azzar tal-karbonju mingħajr saldatura u għandhom livelli ta 'saħħa bażika simili, huma ddisinjati madwarrekwiżiti ta’ servizz differenti.

Id-distinzjoni ewlenija hija sempliċi:ASTM A333 Grad 6 huwa speċifikat għal servizz ta 'temperatura baxxa-u applikazzjonijiet li jeħtieġu toughness tal-talja, filwaqt li ASTM A106 Grad B huwa speċifikat għal pajp tal-azzar tal-karbonju mingħajr saldatura użat f'servizz ta' -temperatura għolja.ASTM A333/A333M jkopri speċifikament pajpijiet tal-azzar tal-karbonju u liga mingħajr saldatura u wweldjati għal servizz b'temperatura baxxa-u applikazzjonijiet oħra li jeħtieġu toughness tal-talja, filwaqt li ASTM A106/A106M ikopri pajp tal-azzar tal-karbonju mingħajr saldatura għal servizz ta '-temperatura għolja.

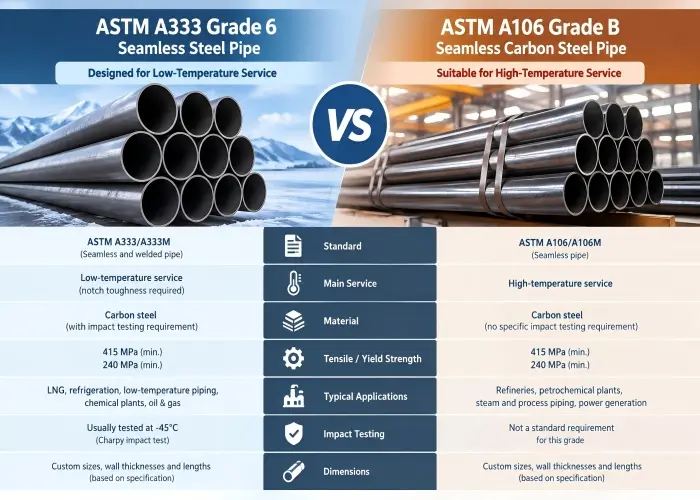

ASTM A333 Grad 6vsASTM A106 Grad B

1. Rekwiżiti differenti tat-Temperatura tas-Servizz

L-aktar differenza importanti bejn dawn iż-żewġ gradi hija l-firxa tat-temperatura maħsuba tagħhom.

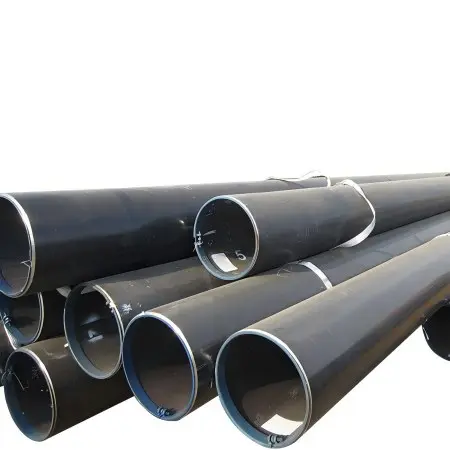

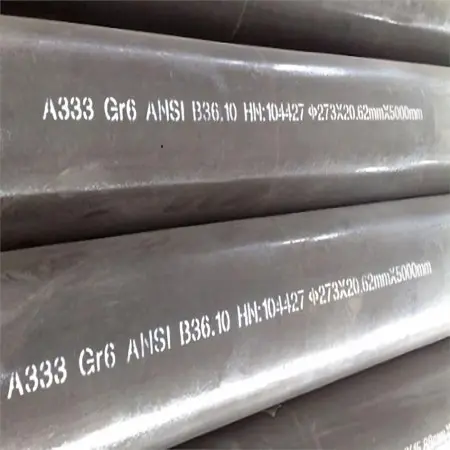

 ASTM A333 Grad 6

ASTM A333 Grad 6 huwa ddisinjat għal applikazzjonijiet fejn il-pajp għandu jżomm adegwattoughness talja f'temperaturi baxxi. L-ispeċifikazzjoni A333 tkopri speċifikament servizz ta'-temperatura baxxa u applikazzjonijiet oħra li jeħtieġu toughness tal-talja.

Dan jagħmel il-Grad 6 rilevanti għal applikazzjonijiet bħal:

Faċilitajiet LNG

Sistemi ta' żejt u gass b'temperatura baxxa-

Pajpijiet tat-tkessiħ

Sistemi ta' proċessi relatati-krijoġeniċi

Ipproċessar kimiku

Sistemi ta' ħażna u trasferiment ta'-temperatura baxxa

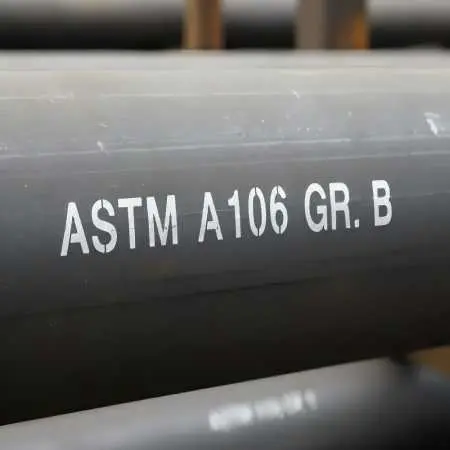

 ASTM A106 Grad B

ASTM A106 Grad B huwa kopert mill-ispeċifikazzjoni għalPajp ta' l-azzar tal-karbonju mingħajr saldatura għal servizz ta'-temperatura għolja. L-istandard jgħid ukoll li l-pajp huwa adattat għall-iwweldjar, liwi, flanging u operazzjonijiet simili li jiffurmaw.

Applikazzjonijiet tipiċi jinkludu:

Raffineriji taż-żejt

Impjanti petrokimiċi

Pajpijiet tal-fwar

Ipproċessa l-pajpijiet

Sistemi ta'-ġenerazzjoni tal-enerġija

Trasport ta' fluwidu ta'-temperatura għolja





2. Tqabbil tal-Kompożizzjoni Kimika

3. Proprjetajiet Mekkaniċi: Qawwa Simili, Fokus Differenti

Raġuni waħda A333 Grad 6 u A106 Grad B kultant huma konfużi hija li r-rekwiżiti bażiċi bażiċi tagħhom ta 'tensjoni u saħħa ta' rendiment huma simili.

4. L-Ittestjar tal-Impatt Huwa Differenza Maġġuri

Għal pajpijiet ta'-temperatura baxxa, l-ittestjar tal-impatt Charpy V-talja huwa partikolarment importanti.

ASTM A333/A333M teħtieġ ittestjar speċifikat għall-ebusija tal-impatt bħala parti mir-rekwiżiti tiegħu għall-gradi koperti. L-istandard jinnota wkoll li xi daqsijiet tal-prodott jistgħu ma jkunux disponibbli minħabba li ħxuna tal-ħitan itqal jistgħu jaffettwaw ħażin il-proprjetajiet tal-impatt.

Din hija differenza importanti minn sempliċi tqabbil:

A333 Grad 6=415 MPa reżistenza għat-tensjoni
A106 Grad B=415 MPa reżistenza għat-tensjoni

Anke meta żewġ pajpijiet għandhom reżistenza għat-tensjoni u rendiment simili, l-adegwatezza tagħhom għal applikazzjoni partikolari ta'-temperatura baxxa tista' tkun differenti minħabba liir-rekwiżiti tat-test tal-ebusija tal-talja u tal-impatt-huma kunsiderazzjonijiet materjali separati.





5. Applikazzjonijiet ta 'A333 Grad 6 vs A106 Grad B

 Applikazzjonijiet ASTM A333 Grad 6

A333 Grad 6 huwa komunement ikkunsidrat għal:

LNG u sistemi ta'-temperatura baxxa
Użat fil-pajpijiet assoċjati mal-ipproċessar, il-ħażna u t-trasferiment tal-LNG fejn hija meħtieġa toughness f'temperatura baxxa-.

Żejt u Gass
Adattat għal sezzjonijiet magħżula ta'-temperatura baxxa ta' sistemi ta' proċessar u trasport taż-żejt u tal-gass.

Tkessiħ
Użat għall-pajpijiet tal-proċess esposti għal temperaturi operattivi baxxi.

Ipproċessar Kimiku
Applikabbli fejn il-kundizzjonijiet tal-proċess jeħtieġu pajp tal-azzar tal-karbonju b'ebusija speċifikata ta'-temperatura baxxa.

 Applikazzjonijiet ASTM A106 Grad B

A106 Grad B huwa komunement użat għal:

Raffineriji taż-Żejt
Linji tal-proċess li jittrasportaw fluwidi f'temperaturi elevati.

Impjanti Petrokimiċi
Proċess u pajpijiet ta 'utilità fejn pajp ta' l-azzar tal-karbonju mingħajr saldatura huwa speċifikat.

Pajping tal-Fwar
Użat għal-fwar b'temperatura għolja u sistemi ta' proċess.

Ġenerazzjoni tal-Enerġija
Applikat f'sistemi xierqa ta' pajpijiet ta' pressjoni ta'-temperatura għolja.

6. ASTM A333 Grad 6 vs ASTM A106 Grad B: Takeaway Ewlenin

Id-differenza tista’ tiġi mqassra kif ġej:

ASTM A333 Grad 6 jiffoka fuq servizz b'temperatura baxxa-u toughness tal-talja, filwaqt li ASTM A106 Grad B jiffoka fuq pajp tal-azzar tal-karbonju mingħajr saldatura għal servizz b'temperatura għolja-.

Ir-rekwiżiti bażiċi tas-saħħa tagħhom jistgħu jkunu simili, iżdait-temperatura tas-servizz, l-ebusija tal-impatt u r-rekwiżiti tal-ispeċifikazzjoni huma dak li jagħmlu ż-żewġ gradi differenti fl-għażla prattika tal-pajp.

Għal proġetti li jinvolvu LNG, refriġerazzjoni jew sistemi oħra ta'-temperatura baxxa, jista' jiġi speċifikat ASTM A333 Grad 6 fejn trid tintwera t-toughness ta'-temperatura baxxa meħtieġa. Għar-raffinerija, petrokimiċi, fwar u pajpijiet oħra ta 'proċess ta' -temperatura għolja, ASTM A106 Grad B huwa grad ta 'pajp tal-azzar tal-karbonju mingħajr saldatura speċifikat b'mod komuni. L-għażla finali għandha dejjem issegwi l-kundizzjonijiet tad-disinn tal-proġett u l-kodiċijiet u l-istandards applikabbli.
